- Bauherrschaft Kanton Aargau
- Prüfingenieur dsp Ingenieure + Planer AG
- Leistungen Prüfingenieurmandat Auflage- und Ausführungsprojekt
- Bearbeitung 2012, 2019 - 2022
-
Kenndaten
Rad- und Gehwegbrücke
Integrale Stahlbetonbrücke mit fünf Feldern
Abgewickelte Gesamtlänge 88.2 m,
Spannweiten zwischen 17m und 18.5 m

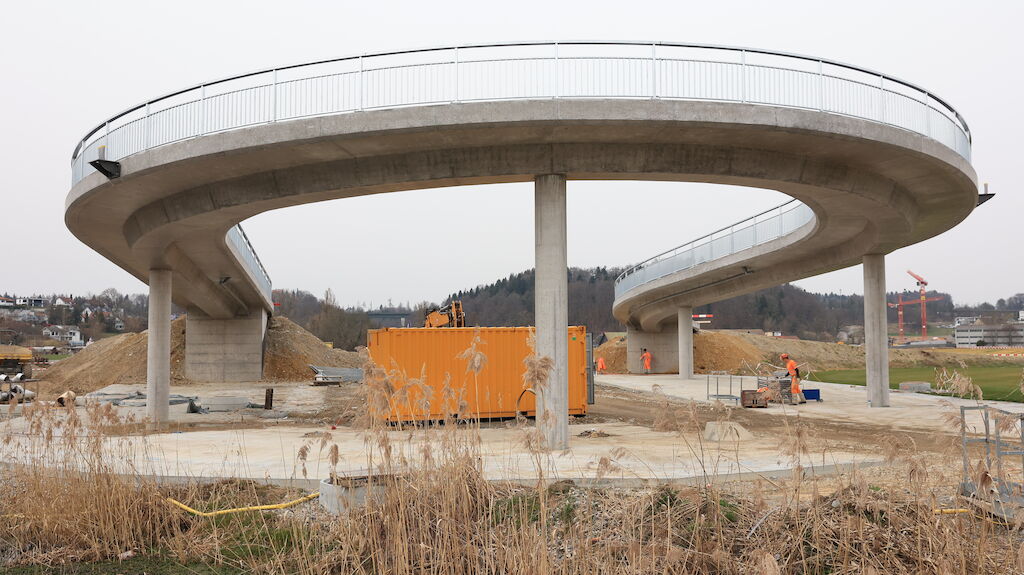

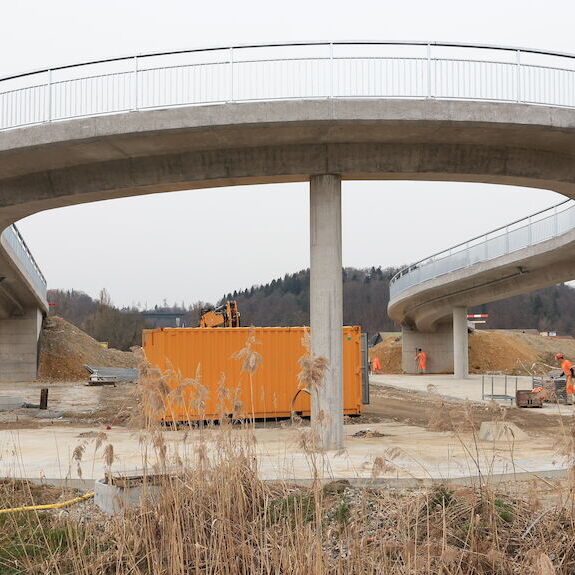

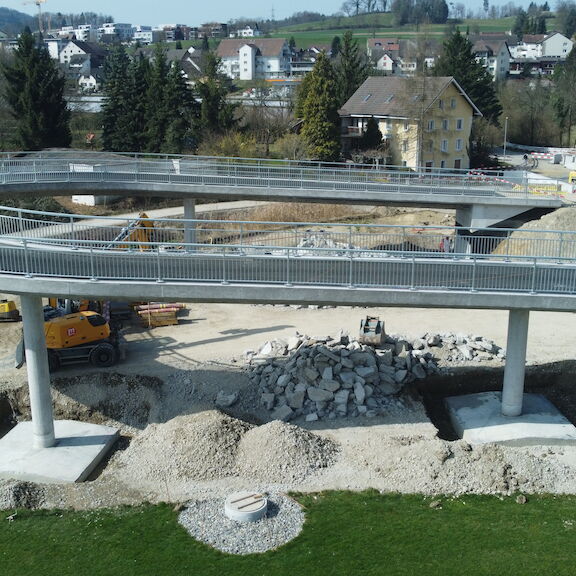

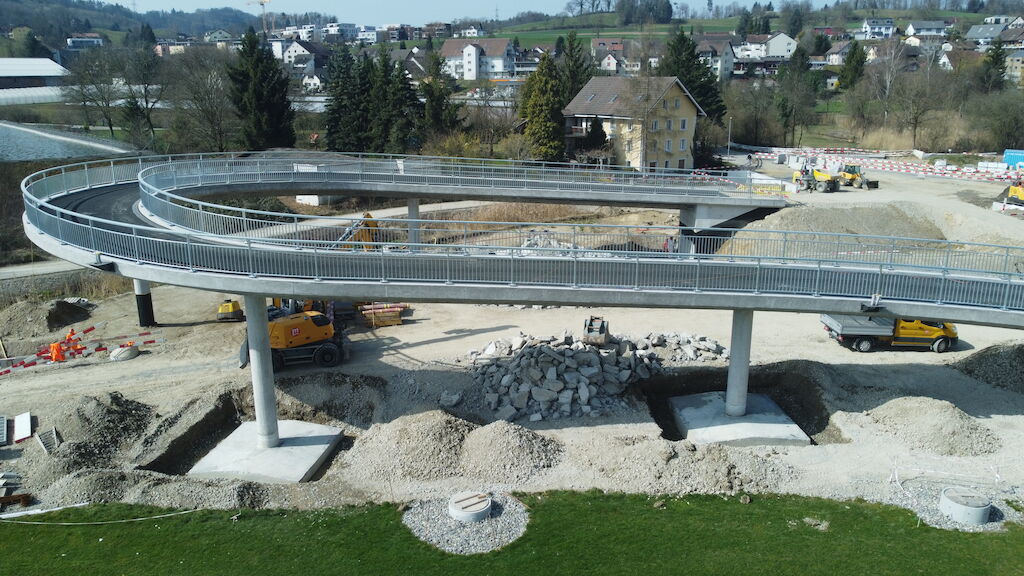

Im Rahmen des Projekts Umfahrung Mellingen wurde unter anderem die Überführung Büblikerweg über die neue Kantonsstrasse NK 268 erstellt. Die Rad-/ Gehwegbrücke mit einer abgewickelten Gesamtlänge von 88.2 m wurde als schlaff armiertes Stahlbetonbauwerk konzipiert. Alle vier Stützen (Ø 70 cm) sowie beide Widerlager sind flach fundiert.
Der Überbau mit einer Breite von 4.5 m weist ein verstärktes Mittelteil auf, das auch als Torsionsträger dient. Die fünf Felder weisen Spannweiten zwischen 17 m und 18.5 m auf. Der gesamte Überbau wurde in einem Schritt als Eingusssystem betoniert und dabei monolithisch mit den Stützen und den Widerlagern verbunden.
Die integrale Brücke kann aufgrund der starken Krümmung im Grundriss Temperaturdehnungen mittels Querbiegung des Überbaus und einhergehender Variation des Krümmungsradius aufnehmen. Die Widerlager sind hierfür als steife Brückenenden ausgelegt, in denen der Überbau monolithisch eingespannt ist.
Der Leistungsumfang von dsp umfasste die Prüfung der statischen Berechnungen auf Stufe Auflage- sowie Ausführungsprojekt. Zudem wurden die Ausführungspläne (Schalung und Bewehrung) geprüft.
