- Bauherrschaft Elisabeth und Adelrich Tresch, Cham
- Planungsteam Loeliger Strub Architektur, Zürich
- Leistungen Phase 31 - 53, Tragwerk in Beton und Stahl
- Bearbeitung 2019 - 2020
- Kenndaten Tragwerk als gefaltete Kuppel in Stahl

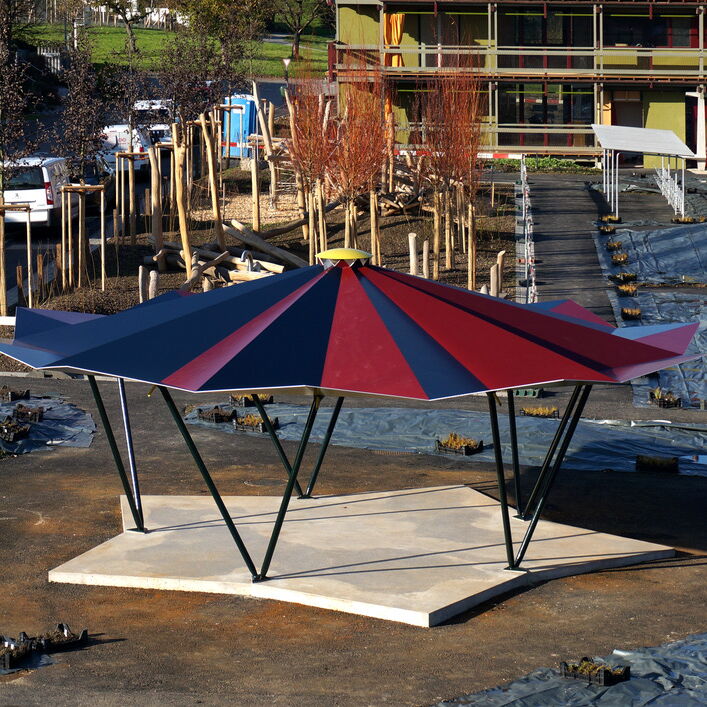

Das Tragwerk des Pavillons ist als gefaltete Kuppel in Stahl konzipiert - der Durchmesser beträgt 9.00 m, die Pfeilhöhe 1.00 m und die Blechstärke 8 mm.

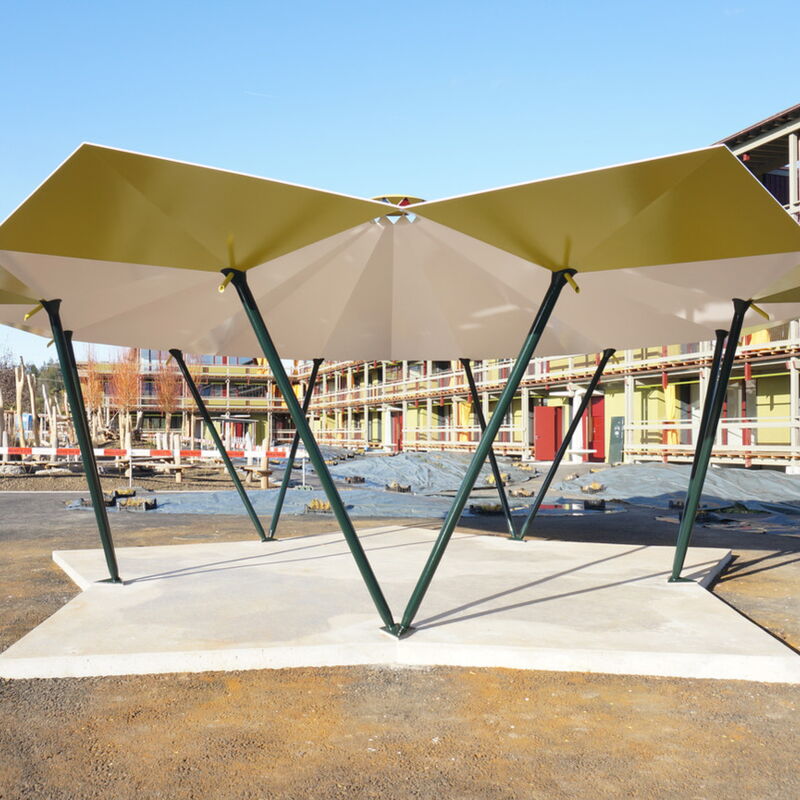

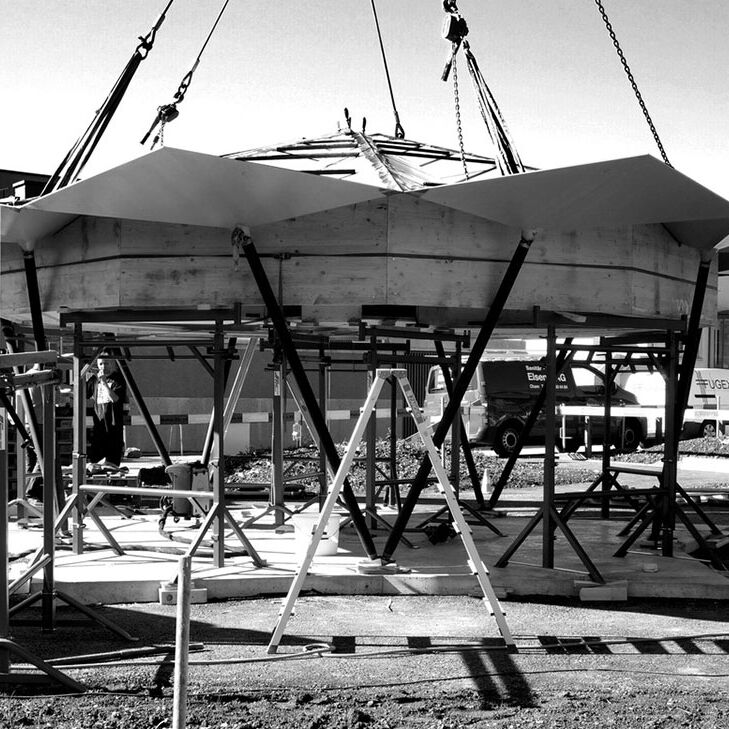

Das Dach besteht dabei aus zehn, im Werk vorgefertigten Segmenten, welche dann vor Ort auf einem ring-förmigen Lehrgerüst mit durchgeschweissten Nähten zu einem grossen Ganzen zusammengefügt worden ist. Die aussen- und die innenseitige Gegenfaltungen stabilisieren die beiden Dachränder, und es kann sich innerhalb der Faltungen zudem ein ringförmiges Zug- bzw. Druckband ausbilden. Getragen wird die Kuppel durch fünf Stützenpaare, welche zugleich die Stabilisierung gegen Einwirkungen aus Wind bewerkstelligen. Die Krafteinleitungen bei den Stützenfüssen und -köpfen sind mit CNC-gefrästen Stahlteilen umgesetzt worden. Der Pavillon ruht auf einer in Vakuumbeton erstellten Fundationsplatte.
