Ingenieurbau - Tagbautunnel

N01 Überdeckung Stelzen

  • Bauherrschaft ASTRA, Filiale Winterthur
  • Planungsteam IG mit Gruner AG und R+L AG, Federführung
    Überdeckung Stelzen dsp
  • Leistungen Phasen 31 - 53 inkl. Zustandsüberprüfung
  • Bearbeitung 2005 - 2019
  • Baukosten ca. CHF 22.5 Mio.
  • Kenndaten Tunnellänge: 385 m, 2 x 3 Fahrstreifen

Instandsetzung des Tagbautunnels im Rahmen des Ausbaus der Nationalstrasse N01 Nordumfahrung Zürich. Die Massnahmen umfassen im Wesentlichen:

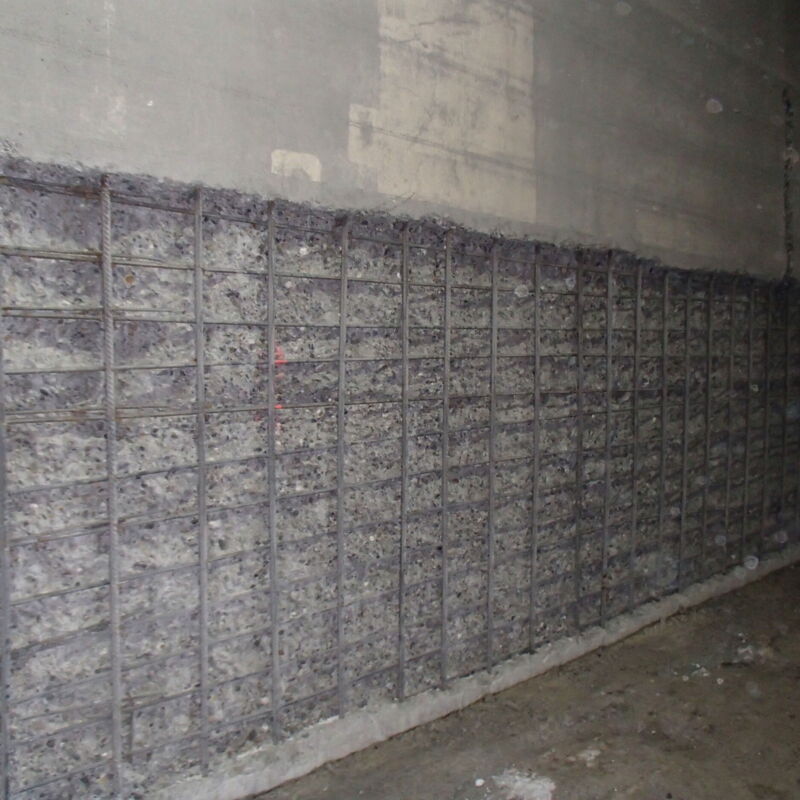

  • Betoninstandsetzung Rahmentragwerk und Pump-station inkl. Abdichtung der Dilationsfugen
  • Ertüchtigung Tragwerk hinsichtlich Einwirkung Brand
  • Belagsersatz inkl. Fundationsschicht
  • Komplettersatz der Bankette
  • Teilersatz/-instandsetzung der Entwässerung (Einbau eines Trennsystems):
    • Betriebswasser: Ersatz der Sammelleitungen, Neubau von Schlitzrinnen und Siphonschächten
    • Sickerwasser: Instandsetzung der bestehenden Sickerleitungen und Neubau von Spülnischen
  • Ersatz und Aufrüstung BSA (Kabelrohrblöcke, optische Leiteinrichtung, Brandnotleuchten etc.)
  • Kommandozentrale Stelzen (Umnutzung zu einer Pumpstation): Erneuerung Pumpenanlage
  • Anpassung der Sicherheitseinrichtungen an die aktuellen Normen (Verlängerung der Antirezirkulationswände, Neubau der Löschwasserversorgung (Hydrant und Leitungsbau inkl. Erschliessung), Erneuerung der SOS - Nischen und Ausrüstung, Brandnotleuchten, neuer Alarmkasten Portal Ost)

  • Lärmschutzmassnahmen in den Tunnelportalen und bei den Antirezirkulationswänden

Die Bauarbeiten erfolgen unter Verkehr. Es müssen am Tag in Richtung Bern 3 und in Richtung St. Gallen 2 Fahrstreifen  zur Verfügung gestellt werden.
